О шинах

Содержание

ОБОЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ АВТОМОБИЛЬНЫХ ШИН

Для обеспечения наилучшей управляемости, устойчивости и проходимости необходимо, чтобы шины соответствовали автомобилю и условиям его эксплуатации.

Шина состоит из: каркаса, слоев брекера, протектора, борта и боковой части.

В зависимости от ориентации нитей корда в каркасе различают шины:

  • радиальные
  • диагональные

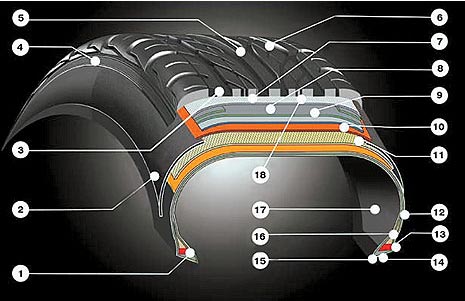

В радиальных шинах нити корда расположены вдоль радиуса колеса, а в диагональных - под углом к радиусу колеса, причем нити соседних слоев перекрещиваются. Радиальные шины более жесткие, у них больший ресурс, лучшая стабильность формы пятна контакта, меньшее сопротивление качению.

  1. Бортовое проволочное кольцо
  2. Боковина
  3. Продольная канавка протектора
  4. Плечевая часть протектора
  5. Центральное ребро протектора
  6. Протектор
  7. Нейлоновый слой брекера
  8. 2-й слой стального брекера
  9. 1-й слой стального брекера
  10. 2-й слой текстильного каркаса
  11. 1-й слой текстильного каркаса
  12. Бортовая лента
  13. Пятка борта
  14. Основание борта
  15. Носок борта
  16. Наполнительный шнур
  17. Герметизирующий слой
  18. Подканавочный слой протектора

Покрышка имеет следующие составные части:

  • каркас - главный силовой элемент покрышки, состоящий из одного или нескольких слоев обрезиненного корда, закрепленных, как правило, на бортовых кольцах. Корд представляет собой ткань, состоящую из толстых нитей основы и тонких редких нитей по утку, изготавливаемую на основе натуральных или синтетических волокон, или тонких стальных нитей (металлокорд);
  • брекер - внутренняя деталь покрышки, расположенная между каркасом и протектором и состоящая из нескольких слоев обрезиненного металлического или другого корда. Брекер предназначен для смягчения ударных нагрузок на шину, возникающих при движении автомобиля по дороге;
  • протектор - наружная резиновая часть покрышки шины, как правило, с рельефным рисунком, обеспечивающая сцепление с дорогой и предохраняющая каркас от повреждений;
  • боковина - слой покровной резины, расположенный на боковой стенке покрышки, предохраняющий каркас от наружных повреждений;
  • борт покрышки - жесткая часть пневматической шины, обеспечивающая ее крепление на ободе колеса.

В брекере диагональных шин нити корда в смежных слоях пересекаются друг с другом под углом от 45 до 60°, а в радиальных - под углом от 45 до 65°.

Радиальные шины, в отличие от диагональных, имеют каркас с меньшим числом слоев корда, мощный брекер (чаще металлокордный), что обеспечивает им меньшую окружную деформацию при качении и меньшее проскальзывание протектора при контакте с дорогой. Радиальные шины имеют также пониженное теплообразование и меньшие потери на качение, большие сроки службы, выдерживают более высокую нагрузку и скорость.

Об­щие све­де­ния

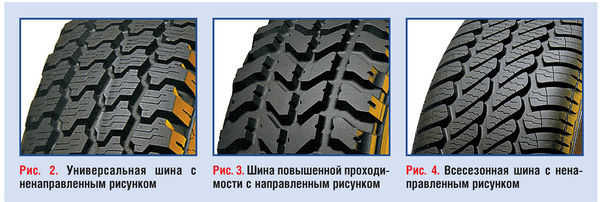

Ши­ны по ис­пол­не­нию мо­гут быть ка­мер­ные и бес­ка­мер­ные, а по кон­ст­рук­ции ра­ди­аль­ные и ди­а­го­наль­ные. В за­ви­си­мо­сти от на­зна­че­ния и ус­ло­вий экс­плу­а­та­ции ши­ны под­раз­де­ля­ют­ся на:

  • до­рож­ные (в оби­хо­де на­зы­ва­е­мые лет­ни­ми), пред­на­зна­че­ны для при­ме­не­ния при по­ло­жи­тель­ных тем­пе­ра­ту­рах на шос­сей­ных до­ро­гах. Ши­ны это­го ти­па обес­пе­чи­ва­ют наи­луч­шее сце­п­ле­ние с су­хой и мок­рой до­ро­гой, об­ла­да­ют ма­к­си­маль­ной из­но­со­стой­ко­стью и наи­луч­шим об­ра­зом при­спо­соб­ле­ны для ско­ро­ст­ной ез­ды. Для дви­же­ния по грун­то­вым до­ро­гам (осо­бен­но мок­рым) и зи­мой они ма­ло­при­год­ны.
  • зим­ние, ис­поль­зу­е­мые на об­ле­де­не­лых и за­сне­жен­ных до­ро­гах, сцеп­ные ка­че­ст­ва по­кры­тия ко­то­рых мо­гут из­ме­нять­ся в за­ви­си­мо­сти от си­ту­а­ции, от ми­ни­маль­ных (глад­кий лед или ка­ша из сне­га и во­ды) до не­боль­ших (ука­тан­ный снег на мо­ро­зе). Они об­ла­да­ют не­пло­хи­ми до­рож­ны­ми свой­ст­ва­ми, не­сколь­ко ус­ту­пая лет­ней “ре­зи­не”. Мно­гие зим­ние ши­ны по­з­во­ля­ют ус­та­на­в­ли­вать ши­пы про­ти­во­сколь­же­ния или име­ют их.
  • все­се­зон­ные яв­ля­ют­ся ком­про­мисс­ным ва­ри­ан­том ме­ж­ду лет­ни­ми и зим­ни­ми ши­на­ми, по­э­то­му ус­ту­па­ют по обес­пе­че­нию сце­п­ле­ния и пер­вым и вто­рым в со­от­вет­ст­ву­ю­щих се­зо­ну ус­ло­ви­ях. Они по­з­во­ля­ют круг­ло­го­дич­но экс­плу­а­ти­ро­вать ав­то­мо­биль на од­ном ком­п­ле­к­те шин.
  • уни­вер­саль­ные об­ла­да­ют свой­ст­ва­ми, по­з­во­ля­ю­щи­ми экс­плу­а­ти­ро­вать их как на шос­сей­ных, так и на грун­то­вых до­ро­гах. Их це­ле­со­об­раз­но при­ме­нять для все­до­рож­ни­ков, ко­то­рые со­вер­ша­ют при­мер­но рав­ные про­бе­ги по шос­се и до­ро­гам. Чет­кую гра­ни­цу ме­ж­ду ни­ми и все­се­зон­ны­ми ши­на­ми про­ве­с­ти бы­ва­ет до­воль­но тру­д­но.
  • по­вы­шен­ной про­хо­ди­мо­сти рас­счи­та­ны для без­до­ро­жья и мяг­ких грун­тов. Ис­поль­зо­вать та­кие ши­ны же­ла­тель­но толь­ко при ред­ком дви­же­нии по шос­се. В про­тив­ном слу­чае они бу­дут бы­ст­рее из­на­ши­вать­ся и со­з­да­вать вы­со­кий уро­вень шу­ма.

Ос­нов­ные раз­ме­ры шин:

  • по­са­доч­ный диа­метр (d) на обод ко­ле­са, обо­зна­ча­ет­ся в дюй­мах;
  • ши­ри­на про­фи­ля (s) смон­ти­ро­ван­ной на обод и на­ка­чан­ной ши­ны без на­груз­ки, обо­зна­ча­ет­ся в мил­ли­мет­рах или дюй­мах. Этот раз­мер дол­жен со­от­вет­ст­во­вать по­са­доч­ной ши­ри­не обо­да (табл. 1, 2, 3);
  • се­рия (h) — от­но­ше­ние вы­со­ты про­фи­ля к его ши­ри­не в про­цен­тах. Ес­ли се­рия от­сут­ст­ву­ет в мар­ки­ров­ке, зна­чит, это от­но­ше­ние 80% или бо­лее;
  • на­руж­ный диа­метр (D) — диа­метр смон­ти­ро­ван­ной на обод и на­ка­чан­ной ши­ны без на­груз­ки. Указывается в каталогах;
  • вы­со­та про­фи­ля (H) — раз­ни­ца ме­ж­ду на­руж­ным и по­са­доч­ным диа­мет­ра­ми. В обо­зна­че­нии шин не при­во­дит­ся.

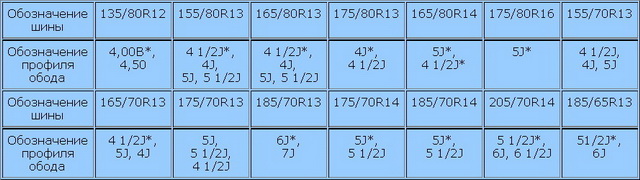

Таблица 1.

Соответствие радиальных шин легковых автомобилей профилю обода колеса.

Таблица 2.

Соответствие диагональных шин легковых автомобилей профилю обода колеса.

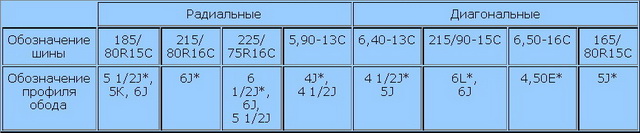

Таблица 3.

Соответствие шин легких грузовых автомобилей и автобусов особо малой вместимости профилю обода колеса.

* - рекомендуемый профиль обода для данной шины, допускаемые профили не отмечены.

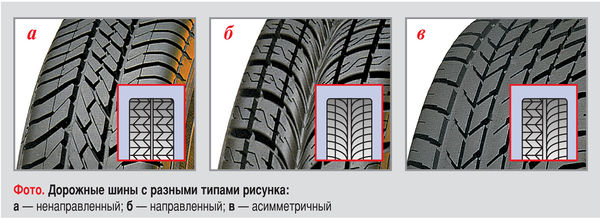

Ри­сун­ки про­те­к­то­ра шин:

  • не­на­пра­в­лен­ный ри­су­нок (фото а) — сим­мет­рич­ный от­но­си­тель­но ра­ди­аль­ной пло­с­ко­сти ко­ле­са, про­хо­дя­щей че­рез его ось вра­ще­ния. Яв­ля­ет­ся наи­бо­лее уни­вер­саль­ным, по­э­то­му боль­шая часть шин вы­пу­с­ка­ет­ся с та­ким ри­сун­ком;
  • на­пра­в­лен­ный ри­су­нок (фото б) — сим­мет­рич­ный от­но­си­тель­но пло­с­ко­сти, про­хо­дя­щей че­рез се­ре­ди­ну про­те­к­то­ра. Он об­ла­да­ет улуч­шен­ной спо­соб­но­стью от­во­да во­ды из пят­на кон­та­к­та с до­ро­гой и по­ни­жен­ной шум­но­стью;
  • асим­мет­рич­ный ри­су­нок (фото в) — не сим­мет­рич­ный от­но­си­тель­но цен­т­раль­ной пло­с­ко­сти вра­ще­ния ко­ле­са. Его ис­поль­зу­ют для ре­а­ли­за­ции раз­ных свойств в од­ной ши­не. На­при­мер, на­руж­ная сто­ро­на ши­ны луч­ше ра­бо­та­ет на су­хой до­ро­ге, а вну­т­рен­няя — на мок­рой.

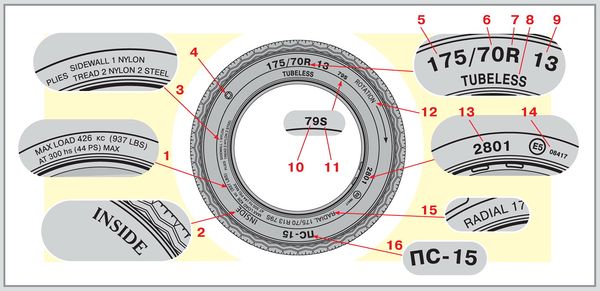

Обозначения шин:

Со­дер­жит ин­фор­ма­цию о раз­ме­рах, кон­ст­рук­ции ши­ны, ин­де­к­сах ско­ро­сти и гру­зо­подъ­ем­но­сти. В со­от­вет­ст­вии с дей­ст­ву­ю­щи­ми стан­дар­та­ми обо­зна­че­ние размеров мо­жет быть мил­ли­мет­ро­вым, дюй­мо­вым или сме­шан­ным.

  1. максимальная нагрузка и давление (по стандарту США);
  2. обозначение внутренней стороны шины при асимметричном* рисунке протектора. Наружная сторона в этом случае обозначается „OUTSIDE";
  3. количество слоев и тип корда каркаса и брекера;
  4. товарный знак завода-изготовителя;
  5. ширина профиля;
  6. серия;
  7. обозначение радиальной шины;
  8. обозначение бескамерной шины;
  9. посадочный диаметр;
  10. индекс грузоподъемности;
  11. индекс скорости;
  12. обозначение направления вращения шины на автомобиле (при направленном рисунке протектора);
  13. дата изготовления, например 28-я неделя 2001 года (до 2000 года — трехзначное число);
  14. обозначение радиальной шины;
  15. знак официального утверждения шины на соответствие Правилу № 30 ЕЭК ООН, условный номер страны, выдавшей сертификат, и номер сертификата;
  16. наименование модели.

При­ме­ры обо­зна­че­ния шин по ГОСТ 4754-97:

  1. 185/70R14
  2. 215/90-15С
  3. 5,90-13С

Циф­ры и бу­к­вы оз­на­ча­ют:

  • 185; 215; 5,90 — ши­ри­на про­фи­ля в мм или дюй­мах;
  • 70; 90 — се­рия (от­но­ше­ние вы­со­ты про­фи­ля к его ши­ри­не в про­цен­тах;
  • R — обо­зна­че­ние ра­ди­аль­ной ши­ны (в обо­зна­че­нии ди­а­го­наль­ной ши­ны бу­к­ву “D” не ука­зы­ва­ют);
  • 14; 15; 13 — по­са­доч­ный диа­метр обо­да в дюй­мах;
  • С — ин­декс, обо­зна­ча­ю­щий, что по­крыш­ка пред­на­зна­че­на для лег­ких гру­зо­вых ав­то­мо­би­лей и ав­то­бу­сов осо­бо ма­лой вме­сти­мо­сти.


В об­ра­ще­нии встречаются ши­ны с ины­ми обо­зна­че­ни­я­ми, на­при­мер:
6,15-13/155-13

  • 6,15 и 155 — ши­ри­на про­фи­ля в дюй­мах и мил­ли­мет­рах;
  • 13 — по­са­доч­ный диа­метр обо­да в дюй­мах.

Бу­к­вы R нет, зна­чит ши­на ди­а­го­наль­ная. По­с­коль­ку не ука­за­но зна­че­ние вы­со­ты про­фи­ля, оно пре­вы­ша­ет 80%.

31х10,5R15 (для шин все­до­рож­ни­ков, все раз­ме­ры в дюй­мах)

  • 31 — на­руж­ный диа­метр;
  • 10,5 — ши­ри­на про­фи­ля;
  • R — ра­ди­аль­ная ши­на;
  • 15 — по­са­доч­ный диа­метр.

Таблица 4

Индексы скорости и нагрузки шин

Мар­ки­ров­ка шин оте­че­ст­вен­но­го про­из­вод­ст­ва

В со­от­вет­ст­вии с ГОСТ 4754-97 на по­крыш­ку на­но­сят­ся сле­ду­ю­щие обя­за­тель­ные над­пи­си:

  • то­вар­ный знак и (или) на­име­но­ва­ние из­го­то­ви­те­ля;
  • на­и­ме­но­ва­ние стра­ны — из­го­то­ви­те­ля на ан­г­лий­ском язы­ке — “Made in…”;
  • обо­зна­че­ние ши­ны;
  • тор­го­вая мар­ка (мо­дель ши­ны);
  • ин­декс не­су­щей спо­соб­но­сти (гру­зо­подъ­ем­но­сти) (таб.4);
  • ин­декс ка­те­го­рии ско­ро­сти (табл.4);
  • “Tubeless” — для бес­ка­мер­ных шин;
  • “Reinforced” — для уси­лен­ных шин;
  • “M+S” или “M.S” — для зим­них шин;
  • “All seasons” — для все­се­зон­ных шин;
  • да­ту из­го­то­в­ле­ния, со­сто­я­щую из трех цифр, пер­вые две обо­зна­ча­ют не­де­лю из­го­то­в­ле­ния, по­с­лед­няя — год;
  • “PSI” — ин­декс да­в­ле­ния от 20 до 85 (толь­ко для шин с ин­де­к­сом “С”);
  • “Regroovable” — в слу­чае воз­мож­но­сти уг­луб­ле­ния ри­сун­ка про­те­к­то­ра ме­то­дом на­рез­ки;
  • знак офи­ци­аль­но­го ут­вер­жде­ния “E” с ука­за­ни­ем но­ме­ров офи­ци­аль­но­го ут­вер­жде­ния и стра­ны, вы­дав­шей сер­ти­фи­кат;
  • “ГОСТ 4754”;
  • на­ци­о­наль­ный знак со­от­вет­ст­вия ГО­С­Ту (до­пу­с­ка­ет­ся на­но­сить толь­ко в со­про­во­ди­тель­ной до­ку­мен­та­ции);
  • по­ряд­ко­вый но­мер ши­ны;
  • знак на­пра­в­ле­ния вра­ще­ния (в слу­чае на­пра­в­лен­но­го ри­сун­ка про­те­к­то­ра);
  • “TWI” — место рас­по­ло­же­ния ин­ди­ка­то­ров из­но­са;
  • ба­лан­си­ро­воч­ная мет­ка (кро­ме шин 6,50-16С и 215/90-15С, по­ста­в­ля­е­мых в экс­плу­а­та­цию);
  • штамп тех­ни­че­ско­го кон­т­ро­ля.

Мар­ки­ров­ка зарубежных шин

  • На них мо­гут быть не­ко­то­рые дру­гие обо­зна­че­ния:
  • “Тous terrain” — все­се­зон­ная;
  • “R+W” (Road + Winter) — до­рож­ная + зим­няя (универсальная);
  • “Retread” — вос­ста­но­в­лен­ная;
  • “Inside” — вну­т­рен­няя сто­ро­на;
  • “Outside” — на­руж­ная сто­ро­на;
  • “Rotation” — на­пра­в­ле­ние вра­ще­ния (для шин с на­пра­в­лен­ным ри­сун­ком);
  • “Side facing inwards” — сто­ро­на, об­ра­щен­ная внутрь;
  • “Side facing outwards” — сто­ро­на, об­ра­щен­ная на­ру­жу (для асим­мет­рич­ных шин);
  • “Steel” — обо­зна­че­ние на­ли­чия ме­тал­ло­кор­да;
  • “TL” — бес­ка­мер­ная ши­на;
  • “ТТ” или “MIT SCHLAUCH” — ка­мер­ная ши­на.

Ре­ко­мен­да­ции

Же­ла­тель­но, что­бы все ши­ны, ус­та­но­в­лен­ные на ав­то­мо­биль, бы­ли не толь­ко од­но­го раз­ме­ра и кон­ст­рук­ции, но и од­ной мо­де­ли и по воз­мож­но­сти од­но­го про­из­во­ди­те­ля. Не­с­мо­т­ря на внеш­нее сход­ст­во не­ко­то­рых ри­сун­ков про­те­к­то­ра, ка­ж­дая мо­дель шин об­ла­да­ет ком­п­ле­к­сом свойств, при­су­щих толь­ко ей. При ус­та­нов­ке на раз­ные оси ав­то­мо­би­ля шин с от­ли­ча­ю­щим­ся, хо­тя и очень по­хо­жим ри­сун­ком (это до­пу­с­ка­ет­ся Пра­ви­ла­ми до­рож­но­го дви­же­ния), сцеп­ные свой­ст­ва не­из­беж­но бу­дут от­ли­чать­ся, что мо­жет па­губ­но ска­зать­ся на уп­ра­в­ля­е­мо­сти в кри­ти­че­ских си­ту­а­ци­ях. В слу­чае вы­ну­ж­ден­ной ус­та­нов­ки не оди­на­ко­вых шин не­об­хо­ди­мо по воз­мож­но­сти из­бе­гать сле­ду­ю­щих со­че­та­ний:

  • низ­ко­про­филь­ная “ре­зи­на” впе­ре­ди и вы­со­ко­про­филь­ная сза­ди;
  • на ве­ду­щей оси пе­ред­не­при­вод­но­го ав­то­мо­би­ля ус­та­но­в­ле­ны ши­по­ван­ные ши­ны, а сза­ди без ши­пов;
  • впе­ре­ди ус­та­но­в­ле­ны но­вые ши­ны, а сза­ди пол­но­стью из­но­шен­ные или на­обо­рот и т.д.

Осо­бен­но опас­ны два по­с­лед­них ва­ри­ан­та, так как на влаж­ном или об­ле­де­не­лом ас­фаль­те сце­п­ле­ние зад­них шин с до­ро­гой зна­чи­тель­но сни­жа­ет­ся, что мо­жет при­ве­с­ти к за­но­су и ДТП.

Все ши­ны, да­же в пре­де­лах од­но­го ти­па, раз­ли­ча­ют­ся по хи­ми­че­ско­му со­ста­ву ре­зи­ны, вну­т­рен­ней кон­ст­рук­ции и ри­сун­ку про­те­к­то­ра. Это свя­за­но с тем, что сде­лать “иде­аль­ную” ши­ну, ко­то­рая бы обес­пе­чи­ва­ла ма­к­си­маль­ную ре­а­ли­за­цию ха­ра­к­те­ри­стик ав­то­мо­би­ля при всех до­рож­ных ус­ло­ви­ях, не­воз­мож­но. По­э­то­му про­из­во­ди­те­ли вы­пу­с­ка­ют ши­ны:

  • с оп­ре­де­лен­ной спе­ци­а­ли­за­ци­ей, ко­гда наи­бо­лее раз­ви­ты од­но (или два) свой­ст­ва (как пра­ви­ло, в не­боль­шой ущерб дру­гим). На­при­мер, ши­на для ком­форт­но­го дви­же­ния по шос­се, об­ла­дая низ­кой шум­но­стью и хо­ро­шей плав­но­стью хо­да, мо­жет не обес­пе­чи­вать хо­ро­шую ус­той­чи­вость и уп­ра­в­ля­е­мость на вы­со­ких ско­ро­стях. Или ши­на име­ет по­вы­шен­ный ре­сурс и обес­пе­чи­ва­ет сни­же­ние рас­хо­да то­п­ли­ва (по срав­не­нию с дру­ги­ми мо­де­ля­ми) за счет низ­ко­го со­про­ти­в­ле­ния ка­че­нию, но мо­жет не обес­пе­чи­вать хо­ро­шей ком­форт­но­сти, ус­той­чи­во­сти и уп­ра­в­ля­е­мо­сти. Как пра­ви­ло, все круп­ные про­из­во­ди­те­ли (к со­жа­ле­нию, по­ка в ос­нов­ном за­ру­беж­ные) ука­зы­ва­ют в ре­к­лам­ных про­спе­к­тах, ка­ки­ми имен­но наи­луч­ши­ми свой­ст­ва­ми об­ла­да­ет дан­ная мо­дель ши­ны. Прав­да, при этом умал­чи­ва­ют, ка­ки­ми свой­ст­ва­ми “по­жер­т­во­ва­ли”;
  • с ус­ред­нен­ны­ми, при­мер­но оди­на­ко­вы­ми по ве­ли­чи­не, свой­ст­ва­ми, для обес­пе­че­ния при­е­м­ле­мой ре­а­ли­за­ции ха­ра­к­те­ри­стик ав­то­мо­би­ля в ши­ро­ком ди­а­па­зо­не до­рож­ных ус­ло­вий.

По­э­то­му пе­ред вы­бо­ром шин не­об­хо­ди­мо оп­ре­де­лить:

  • ка­кие свой­ст­ва шин, по­ми­мо на­деж­но­го сце­п­ле­ния, вам наи­бо­лее важ­ны — “спор­тив­ность”, ком­форт­ность, эко­но­мич­ность и т.п.
  • ус­ло­вия, в ко­то­рых бу­дет боль­шее вре­мя экс­плу­а­ти­ро­вать­ся ав­то­мо­биль;
  • ма­к­си­маль­ные гру­зо­подъ­ем­ность и ско­рость, га­ба­рит­ные раз­ме­ры ши­ны, ко­то­рые долж­ны со­от­вет­ст­во­вать ав­то­мо­би­лю.

При пе­ре­хо­де на дру­гую раз­мер­ность же­ла­тель­но, что­бы не из­ме­нил­ся на­руж­ный диа­метр ши­ны, ко­то­рый мож­но рас­счи­тать по фор­му­ле D = 25,4d+2sh, где:

  • d — по­са­доч­ный диа­метр ко­ле­са (дюй­мы),
  • s — ши­ри­на про­фи­ля ши­ны (мм),
  • h — серия шины (от­но­ше­ние вы­со­ты про­фи­ля ши­ны к ее ши­ри­не в %).

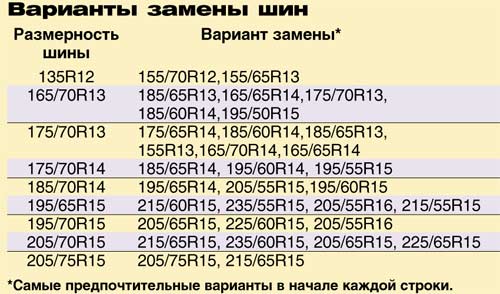

Рекомендуемые ва­ри­ан­ты за­ме­ны при­ве­де­ны в табл. 5.

Не­об­хо­ди­мо учи­ты­вать, что экс­плу­а­та­ция шин на пре­дель­ных ско­ро­стях и на­груз­ке зна­чи­тель­но сни­жа­ет их ре­сурс.

Таблица 5

Тонкости шинной МАРКИРОВКИ

Если завод-изготовитель автомобиля позволяет варьировать размер шин в некоторых пределах, то для лета предпочтительнее более широкие покрышки. На них машина чуть лучше тормозит и меньше буксует при интенсивном разгоне. Но вместе с тем хуже управляется в поворотах малого радиуса - шине приходится проскальзывать из-за того, что противоположные стороны протектора проходят разные пути, и чем шире шина, тем больше разница проскальзывания. К тому же широкие шины всплывают в лужах при меньшей скорости, чем узкие.

От серии или высоты профиля шины напрямую зависит управляемость и устойчивость автомобиля, и плавность хода. Высокая боковина лучше противостоит ухабам, но в поворотах такая шина будет подламываться, опаздывая с реакцией, и изменять траекторию. Зато низкопрофильная шина - жесткая и не терпит плохих дорог.

Отдельная категория шин - «M+S» (грязь и снег). Такие шины обладают посредственными характеристиками на асфальте, но имеют преимущества на грунтовках и заснеженных дорогах. Впрочем на последних ведут себя хуже настоящих зимних, обозначенных дополнительно значком с трехглавой горной вершиной и снежинкой. Впрочем, значка может и не быть.

Еще одна «полувездеходная» категория – All season – всезсезонные шины. В какой-то степени они близки к шинам типа «m+s», поскольку допускают и летнюю, и зимнюю эксплуатацию. Подобная универсальность допустима в теплых регионах, где зима короткая и не холодная, а лето не очень жаркое. Универсальные шины заметно отстают от летних шин летом и от зимних – зимой.

Шины типа Run-Flat (не боящиеся проколов, благодаря усиленным боковинам) имеют свою отличительную маркировку, которая приведена в таблице:

Обозначения шин категории Run-Flat

Производитель шин

Маркировка

Производитель шин

Маркировка

Bridgestone

RFT (Run-Flat Tyre)

Michelin

ZP (Zero Pressure)

Continental

SSR (Self Supporting Run-Flat)

Pirelli

EUFORI@ или RF

Goodyear

EMT (Extended Mobility Technology) или RunOnFlat

Nokian

Run Flat или RF

Kumho

RF

Yokohama

RF



Другие маркировки, которые можно встретить на шинах, приведены в таблице:.

Маркировка

Что означает

Примечание

All season или Tous terrain

Всесезонная



R+W (Road+winter)

Дорожная +зимняя (всесезонная)



M+S, M&S или M(.)S (mud+ snow)

Грязь и снег



XL (extra load)

Повышенной грузоподъемности

Реальная грузоподъемность шины определяется индексом грузоподъемности

R или Radial

Радиальная конструкция шины



Reinforced

Усиленная



Retread

Восстановленная



Regroovable

Возможна нарезка/ углубление канавок



Rotation (употребляется вместе со стрелкой)

Направление вращения шины

Только для шин с направленным типом протектора

Inside или Side facing inwards

Внутренняя сторона боковины

Только для шин с асимметричным типом протектора

Outside или Side facing outwards

Внешняя сторона боковины

Только для шин с асимметричным типом протектора

С (commercial)

Для легких грузовиков и микроавтобусов

Обычно расположена в конце маркировки размерности шины

P (passenger)

Легковая

На шинах американского производства. Может быть расположен перед маркировкой размерности шины.

LT (light truck)

Для легких грузовиков и автобусов

На шинах американского производства. Может быть расположен перед маркировкой размерности шины.

SUV

Для вседорожников



Steel или Steel belted

Металлокордный брекер



Tubeless или TL

Бескамерная



Tube type или TT

С камерой



TWI (Tread wear indication)

Индикатор износа глубины протектора



Буква «Е» в кружочке с цифровым индексом

Подтверждение сертификации типа шины на соответствие Правилу № 30 ЕЭК ООН.

Цифровой индекс в кружочке – номер (код) страны, проводившей сертификацию, вне круга – номер сертификата.

Maximum load …

Максимально допустимая нагрузка на шину по стандарту США

Лучше ориентироваться на индекс грузоподъемности

Maximum Pressure …

Максимально допустимое давление в шине по стандарту США



ETRO

Европейская техническая организация по шинам и дискам



ECE

Европейская комиссия по экономике



DOT

Министерство транспорта США



FMVSS

Федеральный стандарт безопасности транспортных средств





Для гурманов

Такие предпочитают подбирать комплект шин из одной партии, стараясь избегать даже минимальных отклонений в свойствах. Тогда нужно обратить внимание на маркировку типа: «DOT GU N4 FRVX 1908». На шинах Michelin все вместе это называется номером сертификата производителя в соответствии с DOT, и означает следующее:

DOT (Department of Trasnpotation) – министерство транспорта США;

GU – код завода-изготовителя;

N4 – код размера:

FRVX – дополнительный код, зачастую включающий в себя номер партии или бригады;

1908 (может быть выдавлено отдельно от DOT) – две первые цифры означают неделю в году (здесь 19), две последние – год (2008) выпуска шины.

Могут быть нанесены сертификаты ECE, ETRO и FMVSS.

Шины разных партий если и различаются, то не настолько, чтобы это заметил потребитель. Разница, как правило, мизерная.

Приоткрою маленькую тайну, которую многие шинники стараются по понятным причинам не афишировать. Производители автомобилей для шин первичной комплектации выдвигают свои требования. Mercedes, например, делает упор на комфорт, BMW – на управляемость – в итоге баланс свойств шин слегка меняется. При этом название и рисунок протектора остаются нетронутыми, и на вид их различить невозможно. Потому на них наносят специальные метки, которые приведены в таблице:


Дополнительные маркировки на шинах, поставляемых на первичную комплектацию:

(Ставятся по требованию автопроизводителей)

Дополнительная маркировка

Автопроизводитель

*

BMW

A

Renault Espace 4

B

Audi, Bentley

C1

Chrysler Viper GTS (1999-2000)

G1

Автомобили комплектации G1

J

Jaguar

K1

Ferrari

M0

Mercedes

M3

BMW M3

N0, N1, N2, N3

Porsche

R01

Audi quattro



Примечание: Michelin рекомендует:

На автомобилях марки, выделенной жирным шрифтом недопустимо использовать шины без соответствующей маркировки.
Шины, выделенные жирным шрифтом недопустимо использовать на автомобилях другого производителя.

Шины без подобной маркировки - среднестатистические, и идут в продажу либо на комплектацию автомобилей без особых требований к покрышкам.

Если вы подбираете одну шину на BMW или Porsche, лучше уточнить, есть ли на ней специальная маркировка. Если есть – ищите точно такую же, заказывая через дилера автомобиля. Понятно, что такая покрышка обойдется дороже обычной магазинной. Но только тогда можно быть уверенным, что в экстренной ситуации автомобиль не взбрыкнет «среднестатистической покрышкой». Если такую найти невозможно, придется покупать в обычном шинном магазине все четыре.

О грыжестойкости

Увеличение индексов скорости и грузоподъемности не означает, что шина будет меньше бояться пробоев и притирания к бордюрам. Но небольшие преимущества все же есть. Более скоростные шины конструктивно прочнее в радиальном направлении. Зачастую благодаря усиливающей прокладке между брекером и каркасом. Такие шины чуть менее уязвимы к ударам но, как правило, более жесткие и шумные.

Шины с более высоким индексом грузоподъемности отличаются не только дополнительной подложкой, но и усиленными боковинами. Они действительно более прочные. У шин для автомобилей категории SUV усиливают подкладками еще и плечи, так что если предстоит ездить по разбитым дорогам, можно подобрать такие, подходящие по размерности и скоростным возможностям. Кстати, некоторые импортные автомобили для российского рынка производители комплектуют шинами заведомо большей грузоподъемности. Имейте ввиду, что они тяжелее, менее комфортны, и увеличивают расход топлива. К тому же, жесткие шины плохо гасят энергию ударов, потому больше страдают подвеска и кузов. Вариант некоторого увеличения «грыжестойкости» – увеличение давления выше рекомендованного на 0,3-0,5 бар. Но не забудем, что при этом ухудшится сцепление колес с дорогой и плавность хода.

Тату на плечах

В последнее время боковины шин некоторых производителей украсились картинками примерно следующего вида.

Слева направо это означает: лето, дождь, снег, экономия топлива, уверенное прохождение поворотов. Другие, если и вводят аналогичные значки, стараются держать их на сайте компании, ведь эта информация нужна лишь при выборе шин.
«Зеленые» шины отличаются уменьшенным расходом топлива и пониженным уровнем шума. Насколько – знает только сам производитель.
Такой значок применяет Michelin. А Nokian и Pirelli – рельефные листочки
Трехглавая снежная вершина со снежинкой говорит о том, что шины созданы для суровых зимних условий. Применяется как дополнительная маркировка к шинам типа «M+S»
Самый удобный индикатор износа (Nokian) – достаточно беглого взгляда на протектор, чтобы узнать, какова его остаточная глубина (цифры «выдавлены» на определенную глубину) и сохранили ли шины способность оставаться зимними (снежинка сотрется с протектора, когда глубина его канавок останется меньше 4 мм)
Еще одна хитрость Nokian– маркировка позиционирования колес на автомобиле при сезонной смене шин.



Толкование круглых и треугольных цветных меток на боковинах шин не регламентировано ни одним международным или европейским документом. К примеру Bridgestone, Yokohama, Kumho, маркируют продукцию в соответствии с требованиями заводов-изготовителей автомобилей. Поэтому цветные метки можно встретить на шинах, предназначенных для первичной комплектации.

Наиболее распространенное толкование желтых меток – легчайшая часть покрышки. Красная указывает место максимальной силовой неоднородности либо наиболее тяжелой части шины. Белая метка любой формы – фрагмент штампа ОТК.

Цветные полоски в канавках протектора – это, как правило, логистические сигналы, упрощающие жизнь складским работникам. Чтобы знать наверняка, что означает каждая конкретная цветная полоска или метка любой конфигурации, придется обратиться к производителю шины.

В подготовке статьи принял участие Сергей Мишин

Источник статьи

Таблица зависимости ширины шины легкового автомобиля от посадочной ширины колесного диска

Посадочная ширина диска

Минимальная ширина шины

Оптимальная ширина шины

Максимальная ширина шины

5.0 дюймов

155 мм

165 или 175 мм

185 мм

5.5 дюймов

165 мм

175 или 185 мм

195 мм

6.0 дюймов

175 мм

185 или 195 мм

205 мм

6.5 дюймов

185 мм

195 или 205 мм

215 мм

7.0 дюймов

195 мм

205 или 215 мм

225 мм

7.5 дюймов

205 мм

215 или 225 мм

235 мм

8.0 дюймов

215 мм

225 или 235 мм

245 мм

8.5 дюймов

225 мм

235 или 245 мм

255 мм

9.0 дюймов

235 мм

245 или 255 мм

265 мм

9.5 дюймов

245 мм

255 или 265 мм

275 мм

10.0 дюймов

255 мм

265 или 275 мм

285 мм

10.5 дюймов

265 мм

275 или 285 мм

295 мм

11.0 дюймов

275 мм

285 или 295 мм

305 мм

11.5 дюймов

285 мм

295 или 305 мм

315 мм

12.0 дюймов

295 мм

305 или 315 мм

325 мм

12.5 дюймов

305 мм

315 или 325 мм

335 мм

Ширина шины в метрической размерности

Профиль

Обозначение в метрической размерности

Допустимый диапазон посадочной ширины диска

35 Серии

275/35R17

9.0-10.5

335/35R17

11.0-13.0

345/35R15

11.0-13.5

40 Серии

285/40R15

11.0-13.5

215/40R15

7.0-8.5

245/40R17

8.0-9.5

255/40R17

8.5-10.0

265/40R17

8.5-10.0

235/40R18

8.0-9.5

45 Серии

195/45/R15

6.5-7.5

215/45R15

7.0-8.5

255/45R15

8.5-10.0

205/45R16

7.0

225/45R16

7.5-9.0

245/45R16

8.0-9.5

215/45R17

7.0-8.5

235/45R17

8.0-9.5

255/45R17

8.5-10.5

50 Серии

175/50R13

5.0-6.0

195/50R14

5.5-7.0

205/50R15

5.5-7.5

215/50R15

6.0-7.5

225/50R15

6.0-8.0

195/50R16

5.5-7.0

205/50R16

5.5-7.5

225/50R16

6.0-8.0

235/50R16

6.5-8.5

215/50R17

6.5-7.5

55 Серии

205/55R14

5.5-7.5

185/55R15

6.0-6.5

195/55R15

5.5-7.0

205/55R15

5.5-7.5

205/55R16

5.5-7.5

225/55R16

6.0-8.0

60 Серии

185/60R13

5.0-6.5

205/60R13

5.5-7.5

185/60R14

5.0-6.5

195/60R14

5.5-7.0

205/60R14

5.5-7.5

195/60R15

5.5-7.0

205/60R15

5.5-7.5

215/60R15

6.0-7.5

225/60R15

6.0-8.0

235/60R15

6.5-8.5

65 Серии

185/65R15

5.0-6.5

195/65R15

5.5-7.0

205/65R15

5.5-7.5

215/65R15

6.0-7.5

70 Серии

165/70R10

4.5-5.5

175/70R12

5.0-6.0

175/70R13

5.0-6.0

205/45R16

7.0

185/70R13

5.0-6.5

185/70R14

5.0-6.5

195/70R15

5.5-7.0

205/70R14

5.5-7.5

185/70R15

5.0-6.5

205/70R15

5.5-7.5

215/70R15

6.0-7.5

82 Серии

155R12

4.0-5.0

155R13

4.0-5.5

165R13

4.0-5.5

175R14

4.5-6.0

185R14

4.5-6.0

165R15

4.0-5.5

Ширина шины в P-метрической размерности

Профиль

Обозначение в метрической размерности

Допустимый диапазон посадочной ширины диска

75 Серии

P205/75R15

5.5-7.5

P215/75R15

5.5-7.5

P225/75R15

6.0-8.0

P235/75R15

6.0-8.0

80 Серии

P155/80R13

4.5-5.5

P165/80R13

4.5-6.0

P175/80R13

4.5-6.0

P185/80R13

5.0-6.5

35 Серии

P315/35R17

10.0-12.0

40 Серии

P275/40R17

8.5-10.0

50 Серии

P215/50R13

5.5-8.5

P235/50R13

6.0-9.0

P245/50R14

6.5-9.0

P225/50R15

6.0-8.0

P295/50R15

7.5-11.0

P225/50R16

6.0-8.0

P245/50R16

6.5-9.5



Предлагаем читателю отдохнуть от чтения и посмотреть видео о производстве шин:

Наверх
